CSK-IIA試塊是依據承壓設備I型焊接接頭超聲檢測要求而設計的試塊，符合NB/T 47013.3-2015標準。相關信息如下：

• 用途：適用于斜探頭、直探頭檢測工件厚度范圍為6mm～200mm的I型焊接接頭，主要用于測定橫波距離-波幅曲線（DAC曲線）、斜探頭的K值和調整橫波掃描速度和靈敏度等。

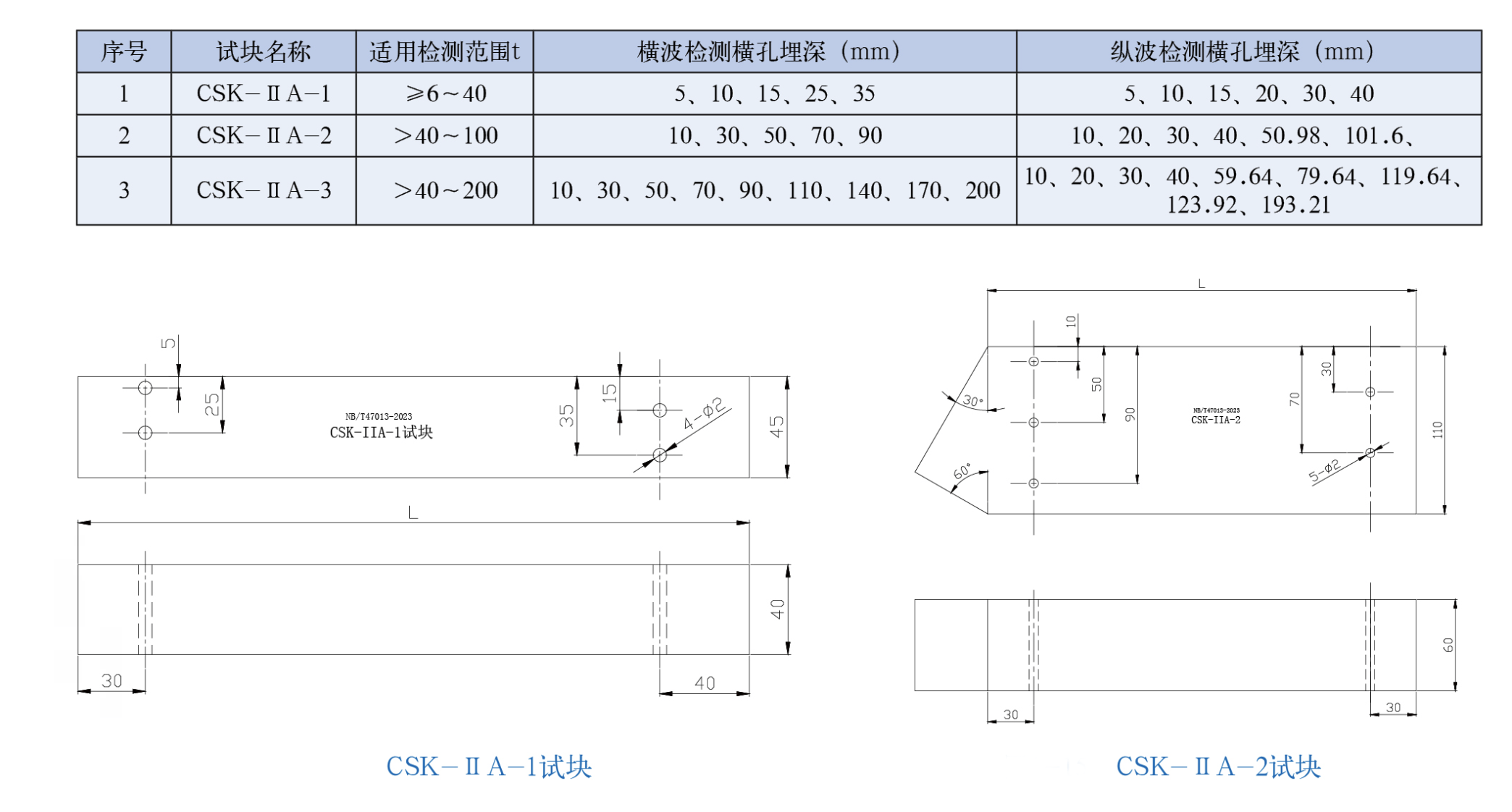

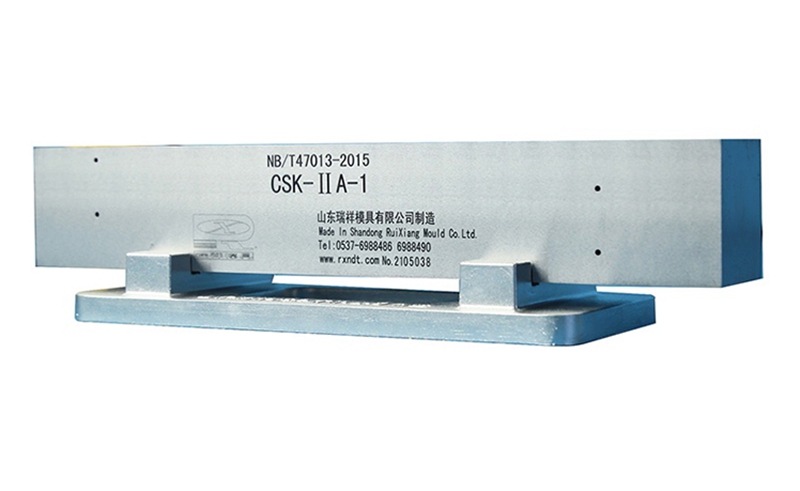

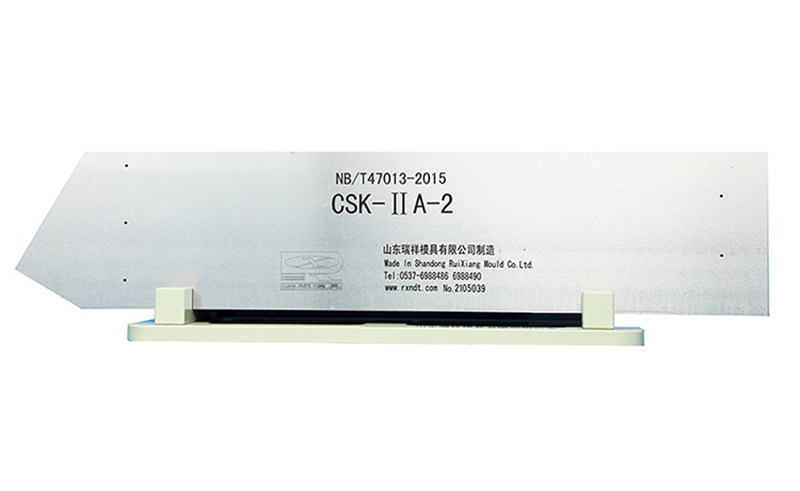

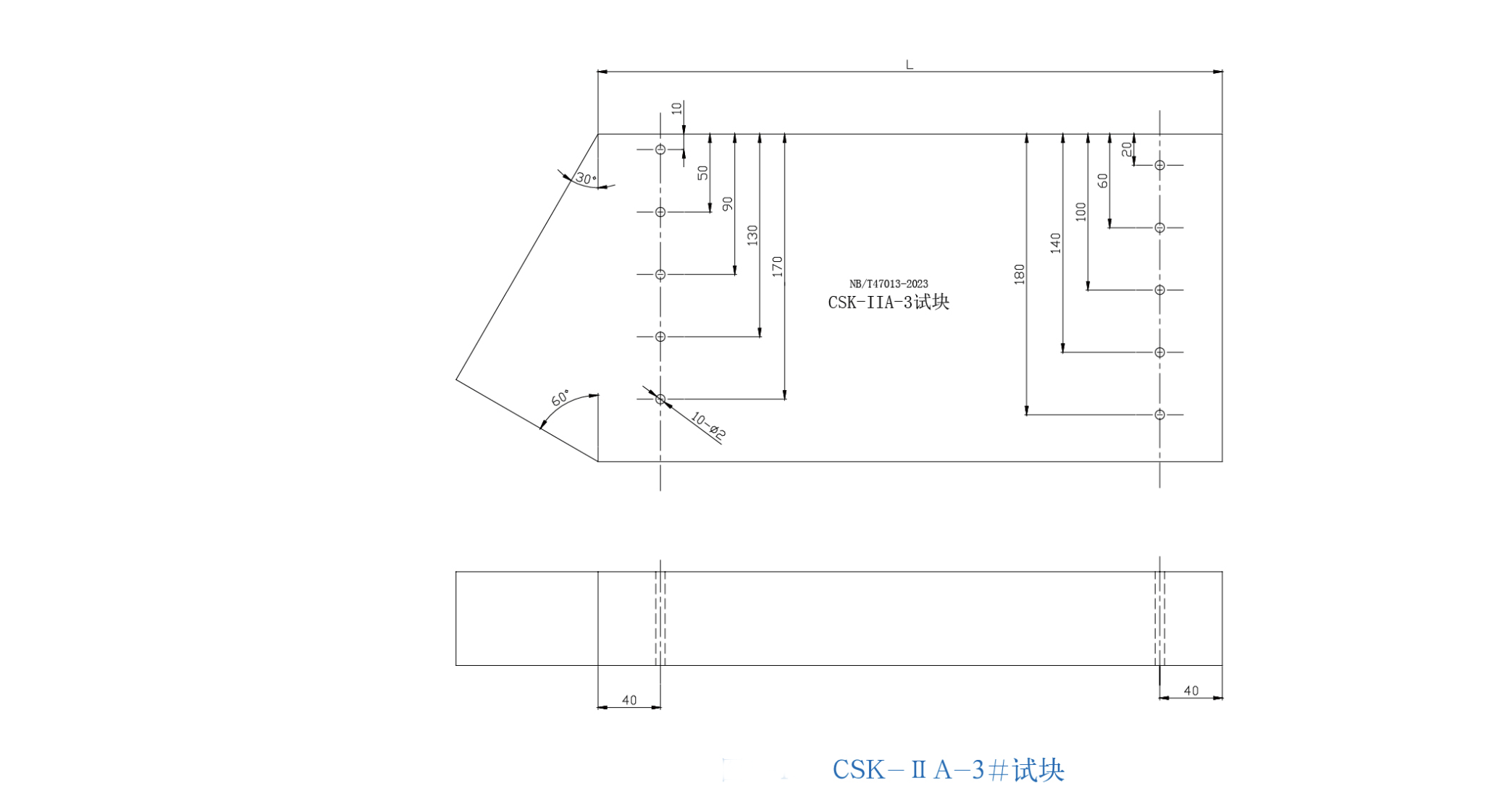

• 分類：包括CSK-IIA-1、CSK-IIA-2、CSK-IIA-3三種試塊，不同試塊適用的檢測范圍不同。CSK-IIA-1適用于檢測厚度大于等于6mm至40mm的工件；CSK-IIA-2適用于檢測厚度大于40mm至100mm的工件；CSK-IIA-3適用于檢測厚度大于40mm至200mm的工件。

• 材料：選用電爐或平爐熔煉的碳素結構鋼，成分符合GB/T 699的要求，晶粒度7~8級。

在使用CSK-IIA試塊時，需根據具體的檢測要求和工件厚度選擇合適的試塊，并按照相關標準和操作規程進行操作，以確保檢測結果的準確性和可靠性。

CSK - IIA試塊在超聲檢測中用于測定橫波距離 - 波幅曲線、斜探頭的K值以及調整橫波掃描速度和靈敏度等。以下是其使用方法和注意事項：

使用方法

• 測定斜探頭K值：將斜探頭置于試塊上，使聲束軸線對準試塊上的特定反射體（如φ40mm、φ44mm、φ50mm的橫孔），通過測量反射波的位置和相關參數，計算出斜探頭的K值（K = tanβ，β為折射角）。一般來說，可將探頭在試塊上移動，找到橫孔反射波最高的位置，此時根據儀器上顯示的聲程和探頭的前沿距離等數據，結合三角函數關系計算K值。

• 調整橫波掃描速度：利用試塊上的不同深度的反射體，如CSK - IIA - 1試塊上的φ1×6橫孔等，通過調整儀器的掃描參數，使反射波在熒光屏上的顯示位置與試塊實際尺寸相對應，從而實現橫波掃描速度的調整。例如，使試塊上某一深度的橫孔反射波出現在熒光屏上的特定刻度位置，以此來校準掃描速度，確保后續檢測中對缺陷位置的準確測量。

• 繪制距離 - 波幅曲線（DAC曲線）：在試塊上選取多個不同深度和距離的反射體，如CSK - IIA試塊系列中的不同規格試塊上的橫孔，分別測量這些反射體的反射波幅度，并記錄其對應的距離和波幅數據。然后，將這些數據繪制在坐標紙上，形成距離 - 波幅曲線。該曲線用于在實際檢測中根據缺陷反射波的幅度和距離來評定缺陷的大小和嚴重程度。

注意事項

• 試塊的選擇：根據被檢測工件的厚度，正確選擇CSK - IIA試塊的具體型號。如檢測厚度大于等于6mm至40mm的工件應選擇CSK - IIA - 1試塊，以確保試塊的尺寸和反射體分布能滿足檢測要求，保證檢測結果的準確性。

• 表面清潔與耦合：使用前要確保試塊表面清潔，無油污、鐵銹、灰塵等雜質，否則會影響探頭與試塊之間的聲耦合效果，導致檢測信號不準確。在檢測時，需涂抹適量的耦合劑（如凡士林、機油等），以減少探頭與試塊表面之間的空氣間隙，提高聲能傳遞效率。

• 探頭操作：放置探頭時要注意保持探頭與試塊表面垂直，且移動探頭時應平穩、緩慢，避免探頭跳動或傾斜，以保證聲束方向的穩定性和檢測結果的重復性。同時，要根據試塊的形狀和尺寸，合理選擇探頭的移動方式和路徑，確保能夠全面檢測試塊上的反射體。

• 儀器參數設置：在使用試塊進行檢測前，需根據試塊的特性和檢測要求，正確設置探傷儀的各項參數，如檢測范圍、增益、衰減等。參數設置不當可能導致反射波幅度不準確，影響K值測定、掃描速度調整和DAC曲線繪制的準確性。

• 試塊的維護：使用后要及時清潔試塊，并妥善保管，防止試塊表面劃傷、生銹或損壞。定期對試塊進行檢查，如有磨損、變形等情況，應及時更換或修復，以保證試塊的精度和可靠性。
