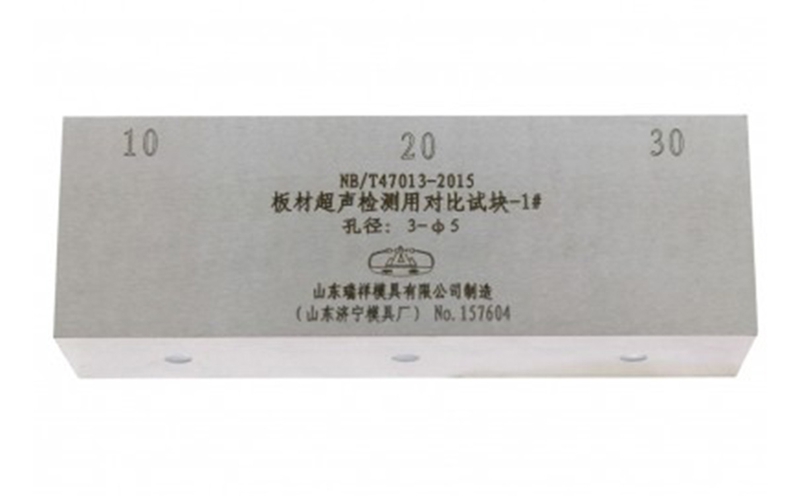

板材檢測超聲對比試塊依據NB/T4703-2015承壓設備用板材超聲檢測用對比試塊的要求而設計，1#、2#試塊適用于用雙晶直探頭或單晶直探頭檢測厚度6mm＜t≤60mm的板材。3#、4#、5#、6#適用于單晶直探頭檢測厚度t＞60mm的板材。
NB/T 47013.3-2023《承壓設備無損檢測 第3部分：超聲檢測》對板材超聲對比試塊進行了規定。相關內容如下：
對比試塊分類：分為通用對比試塊和專用對比試塊。通用對比試塊的幾何形狀、尺寸和參考反射體設置有規定要求，材料采用電爐或平爐熔煉的優質碳素結構鋼，需確保材質均勻等；專用對比試塊根據不同材料類型和檢測需求選擇，對于中合金鋼、高合金鋼等特殊材料的板材，應使用專用對比試塊。
適用范圍：
1#、2#試塊：適用于用雙晶直探頭或單晶直探頭檢測厚度6mm＜t≤60mm的板材。
3#、4#、5#、6#（含支架）試塊：適用于單晶直探頭檢測厚度t＞60mm的板材。
基準靈敏度確定：
檢測工件厚度6mm - 20mm板材時：用雙晶直探頭檢測，可采用cbi階梯平底試塊調節。用與工件等厚部位試塊的第一次底面回波調整到滿刻度的50%，再提高10dB，并考慮相關補償后作為基準靈敏度；也可用被檢板材無缺陷完好部位調節，將被檢板材的第一次底面回波調整到滿刻度的50%，再提高10dB作為基準靈敏度。
檢測工件厚度大于20mm板材時：按所用探頭和儀器在φ5mm平底孔試塊上繪制距離 - 波幅曲線，并考慮相關補償后作為基準靈敏度。采用單直探頭檢測時，若能確定板材底面回波與不同深度φ5mm平底孔反射波幅度之間的關系，也可采用板材無缺陷完好部位第一次底面回波來調節基準靈敏度。
此外，掃查靈敏度應至少比基準靈敏度高6dB。
