SSRB-II試塊是專用于奧氏體不銹鋼對接焊接接頭超聲檢測的標準化對比試塊，其核心信息如下：

一、設計依據與標準

• 符合NB/T47013.3-2023《承壓設備無損檢測》標準要求，適用于厚度10mm~80mm的奧氏體不銹鋼對接接頭檢測?。

• 該試塊系列包含SSRB-I、SSRB-II、SSRB-III三種類型，其中SSRB-II對應中等厚度范圍的檢測需求?。

二、型號與規格

• 具體型號包括SSRB-II-1至SSRB-II-5，不同型號覆蓋不同厚度區間，例如：

• SSRB-II-1：適用于較薄板材檢測

• SSRB-II-2~II-5：依次對應中等至較厚板材檢測?。

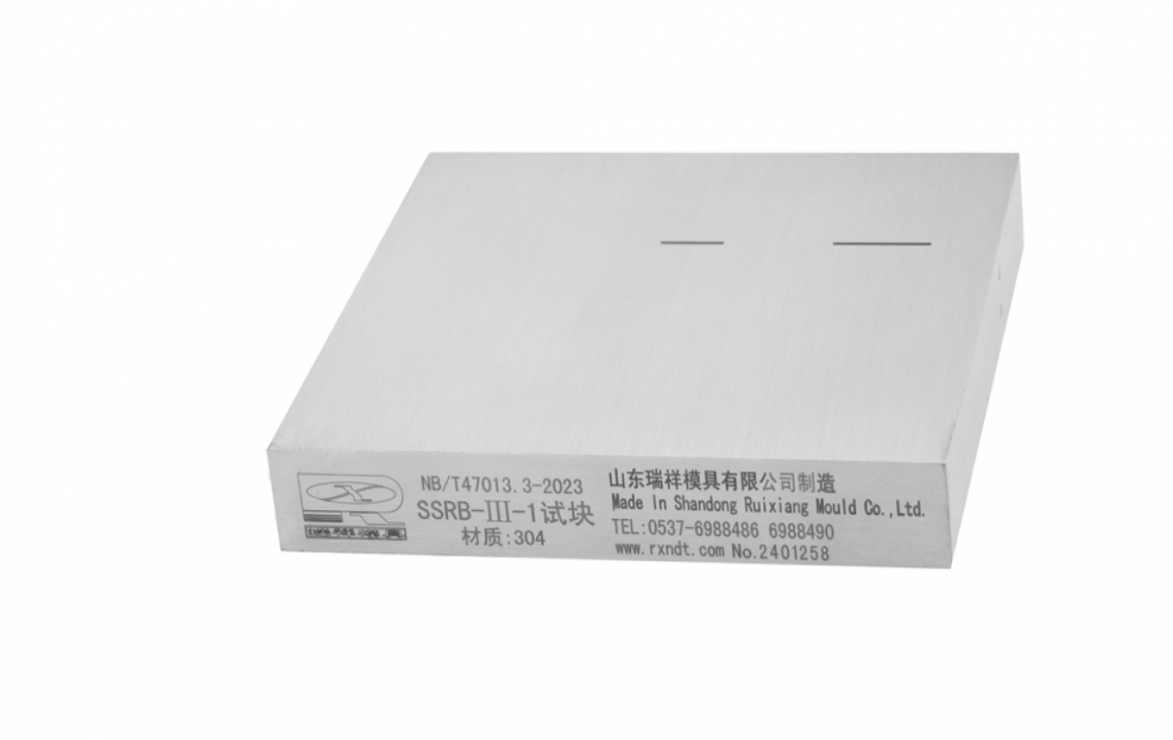

• 試塊材質為奧氏體不銹鋼，模擬實際焊縫結構設計，含φ2mm橫通孔等人工缺陷用于校準?。

三、核心功能

1. ?儀器校準?：調整超聲波檢測儀器的時基線和靈敏度，確保檢測信號準確性?。

2. ?繪制距離-波幅曲線?：通過實測數據建立基準曲線，用于缺陷定量和定位?。

3. ?檢測系統評估?：驗證超聲檢測系統的分辨率、信噪比等性能指標?。

四、檢測方法

• 采用斜探頭在焊縫兩側進行掃查，通過直射聲束捕捉橫孔反射信號?。

• 檢測靈敏度以φ2mm橫通孔為基準，通過DAC曲線評定缺陷當量?。

五、采購與應用

• 采購需按NB/T47013.3-2023標準驗收?。

• 實際應用中需配合GS-3、GS-4等配套試塊完成系統校驗?。

注：不同型號SSRB-II試塊對應具體厚度范圍需參照標準文件或制造商技術手冊確認。
