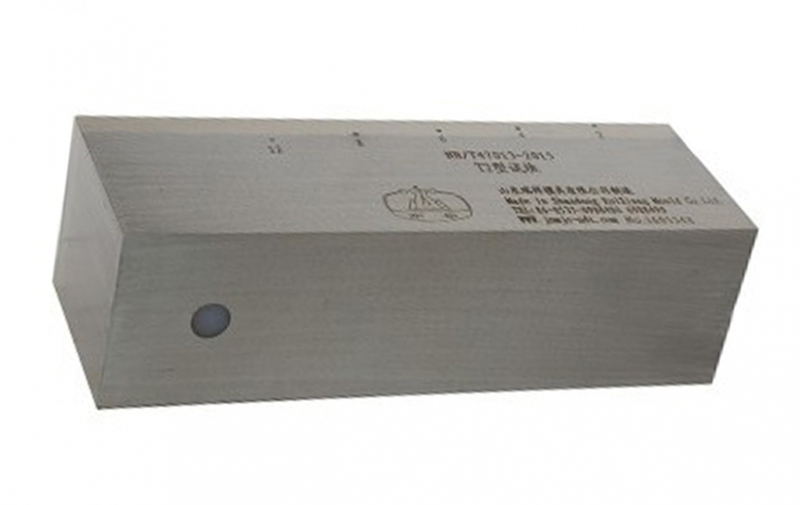

T1、T2、T3 堆焊層超聲檢查對比試塊 依據NB47013承壓設備堆焊層超聲檢測方法和質量分級的要求而設計，適用于承壓設備用奧氏體不銹鋼、鎳合金等堆焊層內缺陷、堆焊層與基材結合缺陷和堆焊層下缺陷的超聲檢測。

T1、T2、T3型堆焊層超聲檢查對比試塊是依據承壓設備堆焊層超聲檢測方法和質量分級的要求而設計的，適用于承壓設備用奧氏體不銹鋼、鎳合金等堆焊層內缺陷、堆焊層與基材結合缺陷和堆焊層下缺陷的超聲檢測。以下是三者的具體介紹：

• T1型試塊：雙晶直探頭檢測采用T1型試塊，基材厚度t至少應為堆焊層厚度的2倍，試塊堆焊厚度應大于等于被檢工件的堆焊層厚度。檢測堆焊層內缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，用試塊上堆焊層內和堆焊層與基材界面的φ3mm平底孔繪制距離-波幅曲線，并以此曲線作為基準靈敏度；檢測堆焊層層下缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，移動探頭使其從試塊上基材內φ3mm平底孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為基準靈敏度；檢測基材與堆焊層未結合缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，移動探頭使其從φ10mm平底孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為基準靈敏度。

• T2型試塊：縱波雙晶斜探頭檢測采用T2型試塊，基材厚度t至少應為堆焊層厚度的2倍，試塊堆焊厚度應大于等于被檢工件的堆焊層厚度。檢測堆焊層內缺陷時，將縱波雙晶斜探頭放在試塊的堆焊層表面上，用試塊上右側4個1.5mm橫孔繪制距離-波幅曲線，并以此曲線作為基準靈敏度；檢測堆焊層層下缺陷時，將縱波雙晶斜探頭放在試塊的堆焊層表面上，移動探頭使其從試塊上基材內1.5mm橫孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為基準靈敏度。

• T3型試塊：單晶直探頭和縱波斜探頭檢測采用T3型試塊，被檢工件基材厚度和試塊基材厚度t差不應超過10%。用單晶直探頭檢測堆焊層內缺陷時，將探頭放在基材一側，調節增益使φ3mm平底孔回波幅度為滿刻度的80%，以此作為基準靈敏度；用縱波斜探頭檢測堆焊層內缺陷時，將探頭放在基材一側，調節增益使1.5mm橫孔回波幅度為滿刻度的80%，以此作為基準靈敏度；檢測基材與堆焊層未結合缺陷時，將單晶直探頭放在基材一側，使10mm平底孔回波幅度為滿刻度的80%，以此作為基準靈敏度。

測試方法：采用T1型試塊靈敏度的校準

a) 檢測堆焊層內缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，用試塊上右側4個Φ3mm平底孔繪制距離波幅曲線，并以此曲線作為檢測靈敏度。

b) 檢測堆焊層層下缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，移動探頭使其從試塊上基材內Φ3mm平底孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為檢測靈敏度。

c) 檢測基材與堆焊層未結合缺陷時，將雙晶直探頭放在試塊的堆焊層表面上，移動探頭使其從Φ10mm平底孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為檢測靈敏度。

測試方法：采用T2型試塊靈敏度的校準

a) 檢測堆焊層內缺陷時，將縱波雙晶斜探頭放在試塊的堆焊層表面上，用試塊上右側4個φ1.5mm橫孔繪制距離波幅曲線，并以此曲線作為檢測靈敏度。

b) 檢測堆焊層層下缺陷時，將縱波雙晶斜探頭放在試塊的堆焊層表面上，移動探頭使其從試塊上基材內φ1.5mm橫孔獲得最大波幅，調整衰減器使回波幅度為滿刻度的80%，以此作為檢測靈敏度。

測試方法：采用T3型試塊靈敏度的校準

a）用單晶直探頭檢測堆焊層內缺陷時，將直探頭放在母材一側，調節增益使φ3mm平底孔回波幅度為滿刻度的80%，以此作為基準靈敏度。

b）用縱波斜探頭檢測堆焊層內缺陷時，將探頭放在基材一側，調節增益使φ1.5mm橫孔回波幅度為滿刻度的80%，依次作為基準靈敏度；

b) 檢測基材與堆焊層未結合缺陷時，將單直探頭放在基材一側，使Φ10mm平底孔回波幅度為滿刻度的80%，以此作為基準靈敏度。
