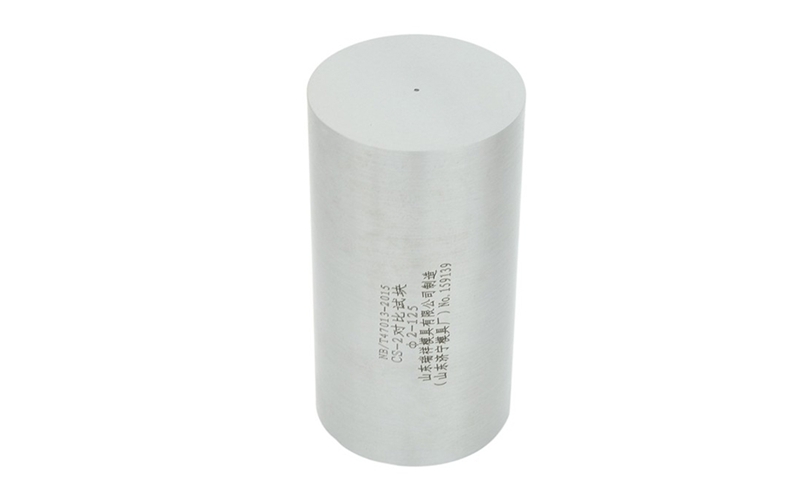

CS-R試塊是機械工業部標準試塊JB1582-85中的一種。該標準中的試塊主要用于相關無損檢測領域，特別是超聲檢測方面，用于鑒定超聲檢測系統特性和探傷靈敏度等。

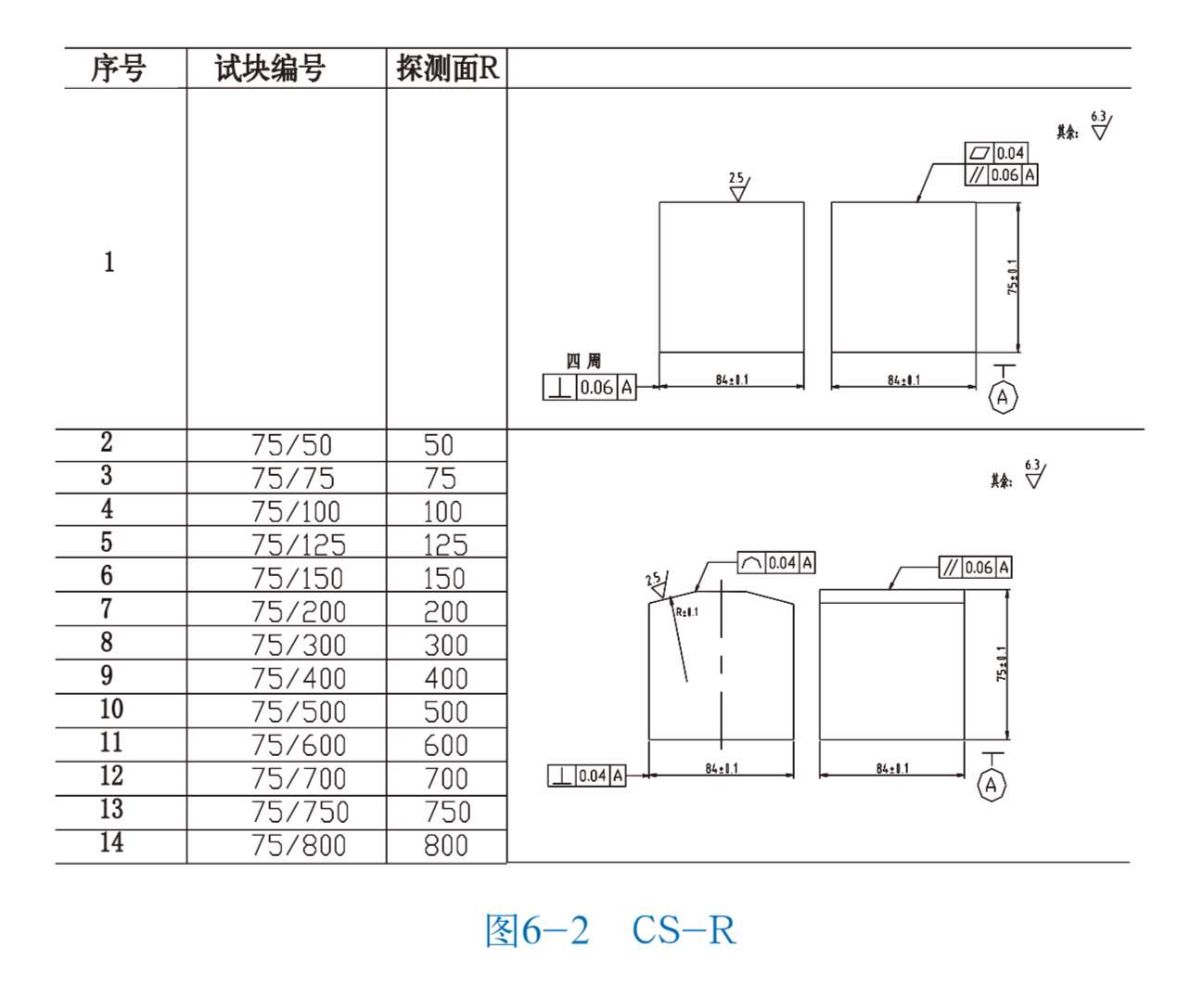

CS-R試塊全套共14塊。與其他試塊類似，它通過自身特定的材質、形狀、尺寸以及人工設置的反射體等結構，模擬實際工件中的缺陷情況，以便檢測人員對超聲檢測設備進行校準和性能測試，如調整檢測靈敏度、測試儀器和探頭的性能、確定掃描速度以及評定缺陷大小等，從而確保檢測設備能夠準確地檢測出實際工件中的缺陷。

CS - R試塊是用于超聲檢測校準和性能評估的重要工具，以下為你詳細介紹其使用步驟：

檢測前準備

• 外觀檢查：查看CS - R試塊表面是否存在裂紋、劃痕、銹蝕等缺陷，確保試塊表面光潔度符合要求，以免影響檢測結果。

• 清潔處理：用適當?shù)那鍧崉┖蛙洸记鍧嵲噳K表面，去除油污、灰塵等雜質，保證探頭與試塊表面良好接觸。

• 設備連接與預熱：將超聲檢測儀與探頭正確連接，接通電源預熱一段時間，使設備達到穩定的工作狀態。

儀器校準

• 零點校準：將探頭置于CS - R試塊上指定的參考反射體（如平底孔）處，調整儀器的時間基線，使參考反射體的回波信號準確顯示在儀器屏幕的相應位置，以此確定檢測的零點。

• 聲速校準：根據試塊材料的聲速和試塊上已知的尺寸，調整儀器的聲速設置，確保儀器顯示的距離與實際聲程一致。例如，若試塊中聲傳播路徑長度已知，通過測量回波時間，調整儀器聲速使顯示距離與實際相符。

• 靈敏度校準：利用CS - R試塊上不同深度和尺寸的反射體，如平底孔、橫孔等，調整儀器的增益、衰減等參數，使特定反射體的回波達到規定的高度，從而確定檢測靈敏度。例如，將某一深度平底孔的回波高度調整到滿屏高度的80%，以此作為檢測靈敏度的基準。

性能測試

• 水平線性測試：在試塊上依次測量不同距離反射體的回波位置，與儀器屏幕上顯示的水平刻度進行對比，計算水平線性誤差，評估儀器的水平線性性能是否符合要求。

• 垂直線性測試：通過改變儀器的增益值，測量同一反射體回波高度的變化，繪制增益 - 回波高度曲線，檢查曲線的線性度，判斷儀器的垂直線性是否良好。

• 分辨力測試：利用試塊上相鄰的反射體，調整儀器參數使相鄰反射體的回波能夠清晰分開，測量能夠分辨的最小反射體間距，評估探頭和儀器的分辨力。

實際檢測應用

• 檢測靈敏度調整：在對實際工件進行檢測前，根據工件的材質、厚度、檢測要求等，使用CS - R試塊調整檢測靈敏度，確保能夠檢測到規定尺寸的缺陷。

• 缺陷定量評估：在檢測過程中，將工件中缺陷的回波與CS - R試塊上已知尺寸反射體的回波進行對比，根據對比結果對缺陷的大小進行定量評估。

• 檢測結果驗證：檢測完成后，可再次使用CS - R試塊對檢測系統進行驗證，確保檢測過程中儀器和探頭的性能穩定，檢測結果可靠。

檢測后工作

• 清潔與保養：使用完畢后，及時清潔CS - R試塊，涂抹防銹劑，妥善保存，防止試塊生銹和損壞。

• 記錄與報告：記錄使用CS - R試塊進行校準和測試的相關參數、結果，將其作為檢測報告的一部分，以便追溯和查詢。
