本標準推薦二塊參考試塊HS半圓階梯試塊和SDH橫孔試 塊。本標準為接觸探傷中使用的探頭在固體內產生的聲場提供 了測定方法。本標準適用于檢測鍛鋼或軋制鋼、鋁合金或鈦 合金產品的探頭測定。本標準適用的探頭頻率范圍為1MHz~ 15MHz。1MHz至5MHz最適宜于對鋼鐵產品的檢測，5MHz至 15MHz最適宜于對像鋁合金之類的細晶粒結構產品的檢測。

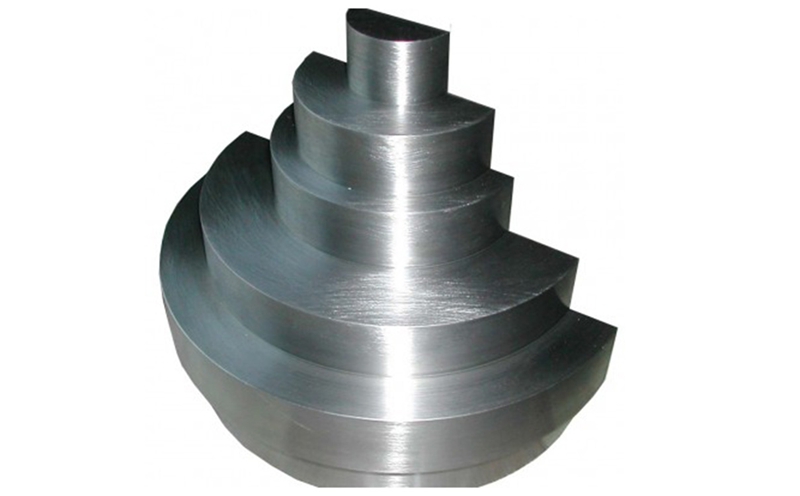

1、HS半圓階梯試塊(HS試塊)，尺寸如圖2-5所示。使 用時，應將試塊置于適當?shù)哪炯苌?。作為支撐物的木架既不?有損于試塊，也不能產生任何阻尼。

GB/T 18852-2020《無損檢測 超聲檢測 測量接觸探頭聲束特性的參考試塊和方法》中規定了HS半圓階梯試塊。相關信息如下：

·      用途：HS半圓階梯試塊用于測量接觸探頭聲束特性，為接觸探傷中使用的探頭在固體內產生的聲場提供測定方法?？捎糜跈z測鍛鋼或軋制鋼、鋁合金或鈦合金產品，適用的探頭包括直探頭、斜探頭（折射縱波和折射橫波）、聚焦探頭和雙晶探頭，探頭晶片直徑或邊長不大于25mm，適用的探頭頻率范圍為1MHz-15MHz。

·      使用方法：使用時應將試塊置于適當?shù)哪炯苌希鳛橹挝锏哪炯芗炔荒苡袚p于試塊，也不能產生任何阻尼。

該標準中還推薦了另一種試塊SDH橫孔試塊，僅在用試塊調整縱波直探頭探傷靈敏度時才使用，縱波直探頭探傷允許采用Φ3、Φ4、Φ6當量平底孔三種靈敏度。
