GTS-60鋼軌試塊(432、1400mm)｜GTS-60C(1800mm)
GTS-60 ，60C 試塊是用60kg/m鋼軌加工制作的，是鐵道部在全路推薦的對比試塊之一。主要用于鋼軌探傷儀和各種探頭靈敏度余量及信噪比的測試，同時也可作為動態條件下對各探頭檢測性能的測試.
鐵路系統是公司主要戰略伙伴之一。在役鋼軌的探傷、機車車軸的不動車探傷、機車車輪的探傷檢驗所用探傷試塊全部由我公司制造。我公司曾連續數十年獲得鐵道部機務系統《產品質量認可》，目前是鐵道部無損檢測超聲波試塊唯一指定單位。
列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求。為保障列車運行的安全，需要大量高質量的探傷試塊，我公司承擔了該項任務，并保質保量的完成了，確保了提速后列車的安全運行。
2009年12月26日京港高鐵武廣段開通運營。這是世界上一次建成里程最長、工程類型最復雜、時速達350公里的高鐵線。這標志著我國從此開啟了高鐵時代。高鐵速度的提高促進了經濟的飛速發展，同時也增加了列車運行的安全隱患。高鐵采用的是空心車軸技術，用以減輕重量，來提高列車運行速度。對空心車軸的探傷當時在國內還是盲點，經鐵道部專家推薦，我公司與國內知名企業合作，完成了空心軸探傷研究和生產，現國內所有高鐵空心軸探傷檢驗試塊都是我公司生產。列車運行速度的大提速，對鋼軌、車輪、車軸等探傷等級和檢驗工藝提出了更高的要求，我公司及時研制、提供高質量的鋼軌、車輪、車軸等探傷試塊，確保提速后的列車安全運行。
合作的單位有：北京鐵路局、上海鐵路局、鄭州鐵路局、蘭州鐵路局、昆明鐵路局、成都鐵路局、濟南鐵路局、南寧鐵路局、哈爾濱鐵路局、太原鐵路局、烏魯木齊鐵路局、青藏鐵路公司、大秦鐵路股份有限公司等。鞍鋼股份有限公司、攀枝花鋼釩有限公司軌梁廠、包鋼鋼聯股份有限公司軌梁軋鋼廠、武漢鋼鐵集團條材總廠大型分廠、鞍山市第三軋鋼有限公司、河北鋼鐵股份有限公司邯鄲分公司等也都是我們主要的戰略合作伙伴。在線鋼軌生產線的在線檢測用樣軌全部由我公司加工完成。
工務系統無損檢測用試塊

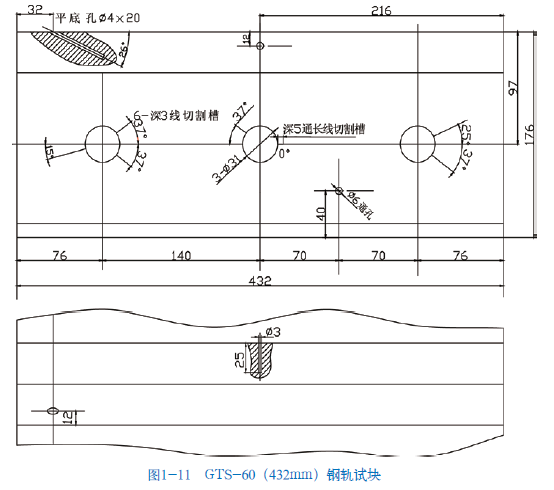

GTS-60試塊是用60kg/m鋼軌加工制作的，是鐵道部在全路推薦的對比試塊之一。主要用于鋼軌探傷儀和各種探頭靈敏度余量及信噪比的測試，同時也可作為動態條件下對各探頭檢測性能的測試。形狀及尺寸如圖1-11。GTS-60試塊分鋼軌內側（A）、外側（B）兩種規格型號。
GTS - 60鋼軌試塊是鐵路領域中用于超聲波探傷校準和檢測的重要標準試塊，以下從多個方面為你詳細介紹：
基本信息
適用鋼軌類型：“60”代表適用于60kg/m的鋼軌，這是目前鐵路線路上廣泛使用的一種鋼軌規格。
設計依據：依據鐵路行業的相關探傷標準和實際檢測需求設計制造，以模擬60kg/m鋼軌中可能出現的各類缺陷，為探傷設備的校準和探傷人員的操作提供可靠參考。
結構特點
材質：采用與實際使用的60kg/m鋼軌相同或相近的材質制作，確保超聲波在試塊和實際鋼軌中的傳播特性一致，保證檢測結果的準確性。
人工缺陷：試塊上加工有多種不同類型、尺寸和位置的人工缺陷，常見的有人工裂紋、平底孔、橫通孔等。這些人工缺陷模擬了鋼軌在使用過程中可能出現的內部和表面缺陷，如核傷、裂紋等。
主要用途
設備校準：在使用超聲波探傷儀對鋼軌進行檢測前，需要使用GTS - 60鋼軌試塊對探傷設備進行校準。通過檢測試塊上已知的人工缺陷，調整探傷儀的增益、掃描速度、靈敏度等參數，使設備處于最佳的工作狀態，確保能夠準確地檢測到鋼軌中的缺陷。
探傷人員培訓：對于新入職的探傷人員或需要進行技能提升的人員，GTS - 60鋼軌試塊是重要的培訓工具。通過對試塊上人工缺陷的檢測和識別，探傷人員可以熟悉探傷設備的操作方法，掌握不同類型缺陷的超聲波反射特征，提高檢測技能和缺陷判斷能力。
探傷工藝驗證：在采用新的探傷工藝或方法時，需要使用GTS - 60鋼軌試塊對其進行驗證。通過對比試塊上人工缺陷的檢測結果和已知數據，評估新的探傷工藝或方法的有效性和可靠性，為實際生產中的探傷工作提供技術支持。
相關標準
其制作和使用遵循鐵路行業的相關標準和規范，如TB/T系列標準等。這些標準對試塊的材質、尺寸、人工缺陷的加工精度、檢測方法等方面都有嚴格的規定，以保證試塊的質量和檢測結果的一致性。

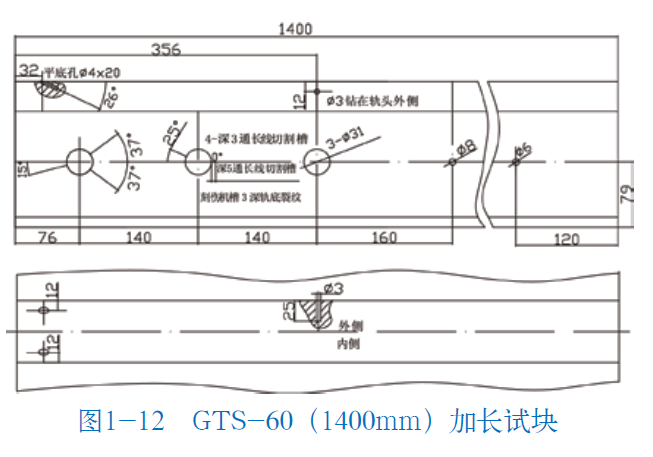

GTS-60加長試塊形狀和尺寸如圖1-12所示。它是結合GTS-60試塊標準研制制作的，主要用于動態條件下鋼軌探傷靈敏度的校驗。可利用φ6 和φ8橫通孔分別調整0°探頭和45°探頭的探傷靈敏度，可利用軌底中心部位“月牙形”裂紋檢驗37°探頭對軌底橫向裂紋的檢測能力；可利用軌端左右兩個φ4平底孔調整70°探頭的探傷靈敏度。GTS-60試塊分鋼軌內側（A）、外側（B）兩種規格型號。

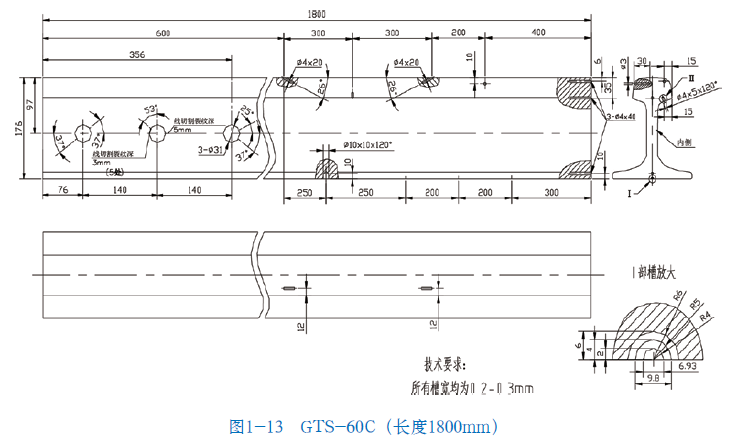

是TB/T2340-2012鋼軌超聲波探傷儀規范中規定的鋼軌探傷校準試塊，更加完善了鋼軌探傷測試性能。如圖1-13。
